X2D

最精確的二維表面粗糙度解決方案

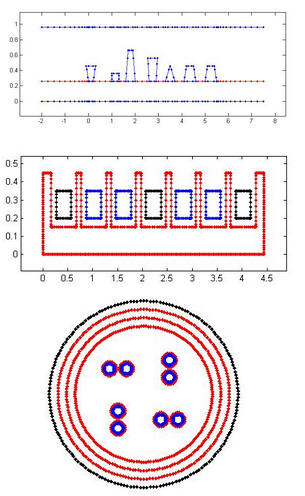

x2D 是一套依據邊界元素法(BEM)之二維的RLGC 解決方案 (field solver)。透過 GUI，可將各層結構輸入，或由使用者自訂檔及內建樣板輸入任意結構。也提供 W-element 模型以及包含 differential 與 common mode 阻抗的詳細報告。新的 X2D2 包含表面粗糙度以及對 causal transmission line 模型輸出 S 參數。



例 1

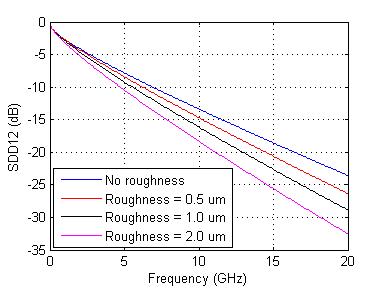

在這個12 inch，85 ohm stripline 不同表面粗糙度下，X2D2 精確的呈現了 differential insertion loss 的下降。
