SYNPLE

Multi-domain/Multi-scale (macro, micro, nano) 的系統模擬工具。使用介面簡單,並容易學習。豐富多元的元件庫內包含類比、數位、Mixed-Signal、微機械、半導體等元素。並提供精確及快速之分析,而速度約為FEM模型的100-1000倍。除了可由元件庫建立系統外(Bottom, up) , 亦可整合原有之有限元素模型 (FEM) ,在系統中加入新的元件。此方式透過整合SME及SYNPLE,建立準確的N-DOF模型,除可提供精準分析外亦加快計算之速度。

EDA Linker :

將EDA工具(Cadence, Mentor, Synopsys & Tanner)整合到IntelliSuite中。

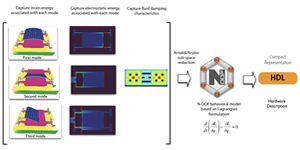

SME 系統 Macro 模型萃取 :

創新的SME(系統 Macro 模型萃取)能夠系統地分析 MEMS device 動力學特性,萃取 device 特徵參數,能夠將一個大型的FEA模型轉化成一個精確的N自由度能量模型,導入到 SYNPLE 模組中進行模擬,最終獲得與全FEA分析一致的精確結果,而計算速度提高1000倍。



SYNPLE系統分析模組 :

應用於多領域的MEMS及奈米技術系統級設計工具,是有效進行CMOS-MEMS的device、電路綜合設計的優良工具,可以實現MEMS-IC整體設計。與IntelliSuite其它模組結合,建構具有創造性的系統綜合設計平臺。


  • 包含MEMS、機械、控制元件以及數位、類比、混合IC設計元件庫
  • 靈活的定義方式,使設計者更易掌握,十分便捷地創建自己的元件
  • 支援靜態、瞬態、小信號、穩態分析,可實現計算結果的三維顯示

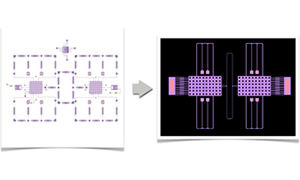

  • 採用先進的結構和布局綜合計算法,從設計模型直接產生布局,同時生成三維模型實現有限元素分析
  • 創新的SME(系統模型萃取)能夠系統地分析MEMS device動力學特性,萃取 device 特徵參數,能夠將一個大型的FEA模型轉換成一個精確的N自由度能量模型,導入到SYNPLE模組中進行模擬,最終獲得與全FEA分析一致的精確結果,而計算速度提高1000倍
  • 無需花費大量時間計算 Jacobian 行列式,計算速度明顯優於傳統數值方法
  • 特別針對 MEMS 陀螺儀、加速度計等慣性裝置開發的mEFM(多重表面網格劃分)計算法可高效、精確地分析複雜梳齒結構特性參數,大大提高運算效率
  • 功能強大的圖表顯示工具,支援X-Y圖顯示,多圖顯示,支援基於兩種自變量的三維顯示,以及分量的顯示(包括位移、轉矩、電勢和溫度等),蒙地卡羅隨機數據的曲線擬合等
  • 系統模型與IC設計環境相容,如Cadence、Synopsys、Mentor、Dolphin等,實現MEMS-SOC整體設計
